Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

5 de marzo de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: TROQUELADORA BATESVILLE
Dirección: Parque Industrial Querétaro, Av. La Noria 106, 76215 Parque Industrial Querétaro, Qro.
Responsable Equipo: JOSE ZARATE LOPEZ
Correo: Jose.zarate@gposac.com.mx
Descripción Actividades Centro de Carga
Nombre del punto de medición: Transformador TR1 1500KVA
Descripción general de la carga: Prensas Soldadora Tablero I-Line Electroducto 1 (600 A), Banco de capacitores.
Información del Medidor PQ
Marca: Acuvim-EL-D-mV, V4P1
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 KV
Nivel de tensión del punto de medición: 480/277 V
Medición: Mensual
Fecha de medición inicial: 11/02/2025
Fecha de medición final: 17/02/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • Todos los parámetros de calidad de la energía medidos se encuentras dentro de los límites recomendados. La distorsión total de corriente, aunque tiene un valor aceptable de 13.11%, es importante verificar que esta distorsión no este afectando al banco de capacitores de 250 kVAr que se tiene instalado.
Tip
  • Ninguno
Importante

  • Se observa que el factor de potencia medido se mantiene por arriba de 0.88 en atraso durante el 95% de las mediciones, pero con variaciones que van desde 0.59 a 1.0.

  • La potencia reactiva presenta cambios de hasta 400 kVAr en periodos de 5 min, estas variaciones no pueden ser compensadas con el banco existente, por lo que es recomendable buscar una mejor estrategia de compensación, entre ellas pueden estar bancos de capacitores automáticos con reactor de rechazo pero de mayor velocidad y capacidad, o un compensador estático de VArs.

  • Los valores RMS de la tensión varía mucho pero dentro de los límites máximo y mínimo, esta variación puede ser debido a la variación tan alta de la potencia reactiva que representa la carga.

Precaución
  • Ninguna
Advertencia
  • Ninguna

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 281 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.96 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.63 0 - 5 %
THDi % 13.11 ---
Desbalance Dv % 0.62 0 - 2 %
Desbalance Di % 11.8 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
54.45 80.15 325.27 323.30 486.70 533.69 608.74
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−78.19 −32.01 65.71 72.44 207.60 316.33 520.13
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
56.23 84.66 334.51 339.42 528.77 593.33 795.40
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.59 0.88 0.97 0.96 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.93 1.25 1.71 1.82 2.63 2.88 3.57
THDi (%)
min. p5 p50 mean. p95 p99 max.
2.37 4.10 7.46 7.91 13.11 15.31 25.76
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.33 0.39 0.51 0.53 0.62 1.24 3.68
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.64 4.59 7.04 7.59 11.80 26.64 51.41
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.88 59.96 60.00 60.00 60.04 60.05 60.12
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
259.78 272.79 281.13 281.66 291.75 293.75 296.24
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
61.09 103.63 398.01 404.14 643.99 764.73 1,516.75

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 54 Min. :-78 Min. : 56 Min. :0.59
1st Qu.:257 1st Qu.: 10 1st Qu.:260 1st Qu.:0.95
Median :325 Median : 66 Median :335 Median :0.97
Mean :323 Mean : 72 Mean :339 Mean :0.96
3rd Qu.:413 3rd Qu.:123 3rd Qu.:437 3rd Qu.:0.98
Max. :609 Max. :520 Max. :795 Max. :1.00

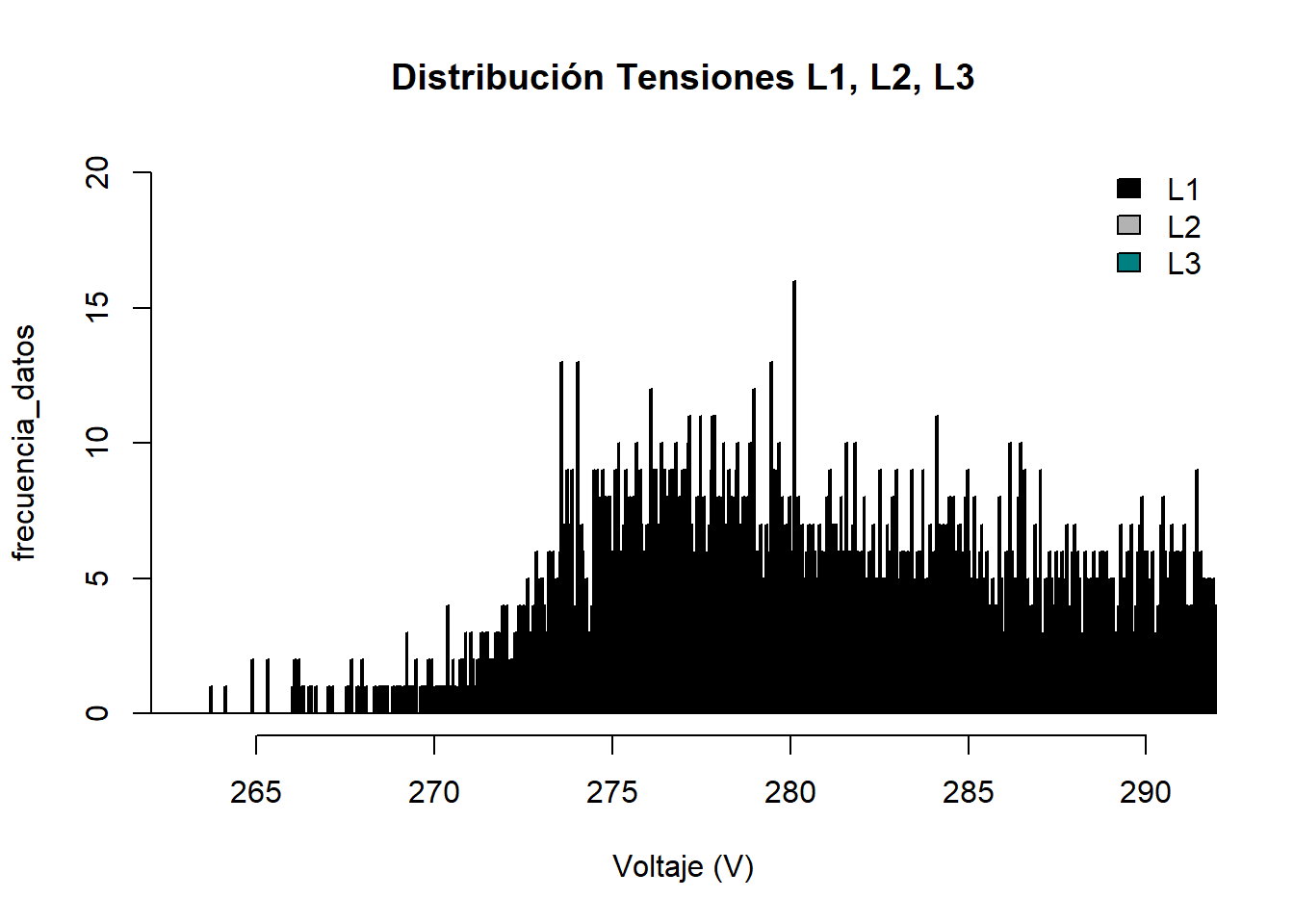

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
V1 V2 V3
Min. :260 Min. :265 Min. :264
1st Qu.:277 1st Qu.:279 1st Qu.:275
Median :281 Median :283 Median :280
Mean :281 Mean :283 Mean :280
3rd Qu.:286 3rd Qu.:288 3rd Qu.:285
Max. :294 Max. :296 Max. :293

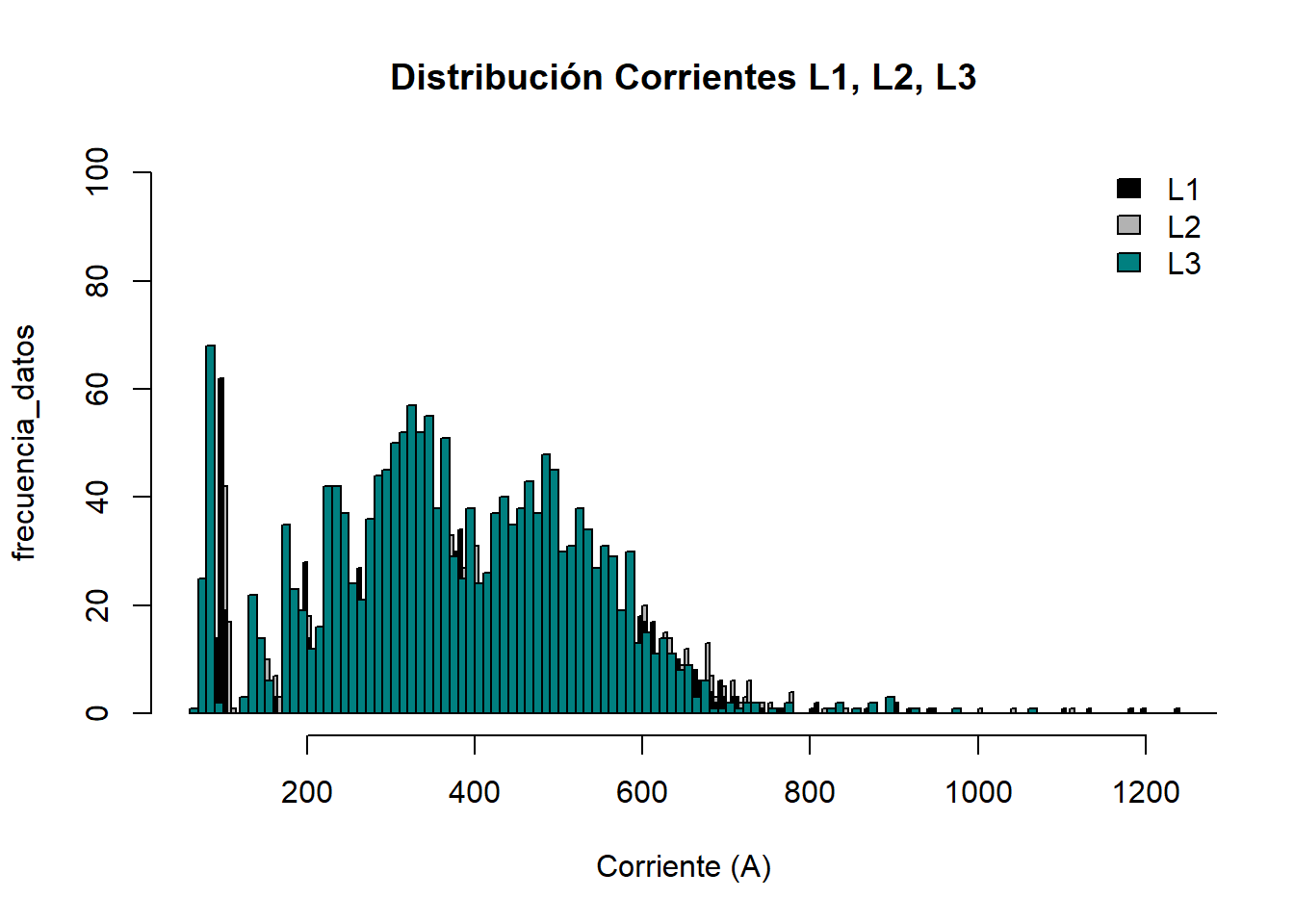

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 61 Min. : 71 Min. : 62
1st Qu.: 314 1st Qu.: 322 1st Qu.: 276
Median : 402 Median : 417 Median : 366
Mean : 410 Mean : 424 Mean : 379
3rd Qu.: 524 3rd Qu.: 543 3rd Qu.: 489
Max. :1237 Max. :1113 Max. :1517

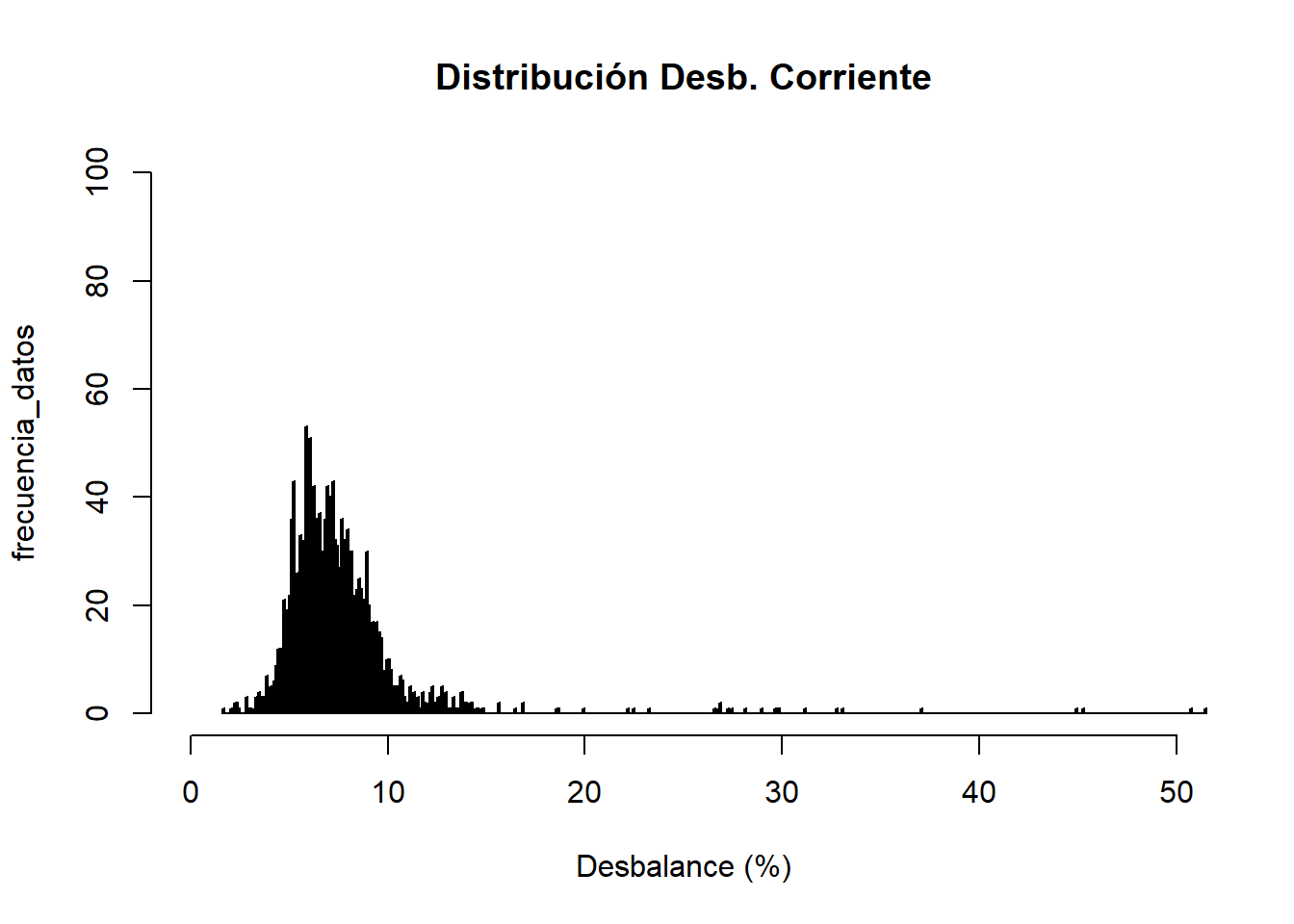

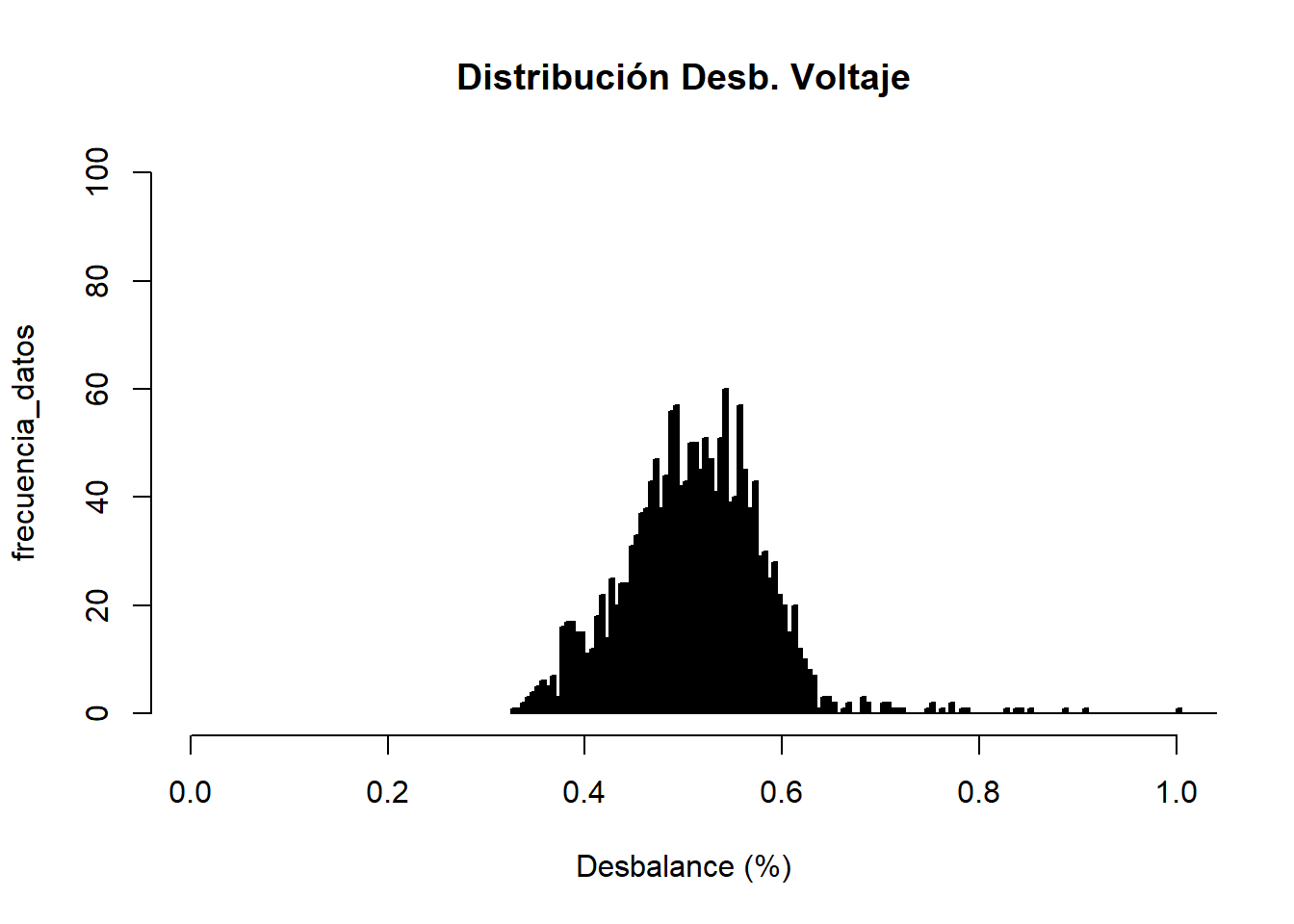

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. : 1.6 Min. :0.33
1st Qu.: 5.9 1st Qu.:0.47
Median : 7.0 Median :0.51
Mean : 7.6 Mean :0.53
3rd Qu.: 8.4 3rd Qu.:0.56
Max. :51.4 Max. :3.68

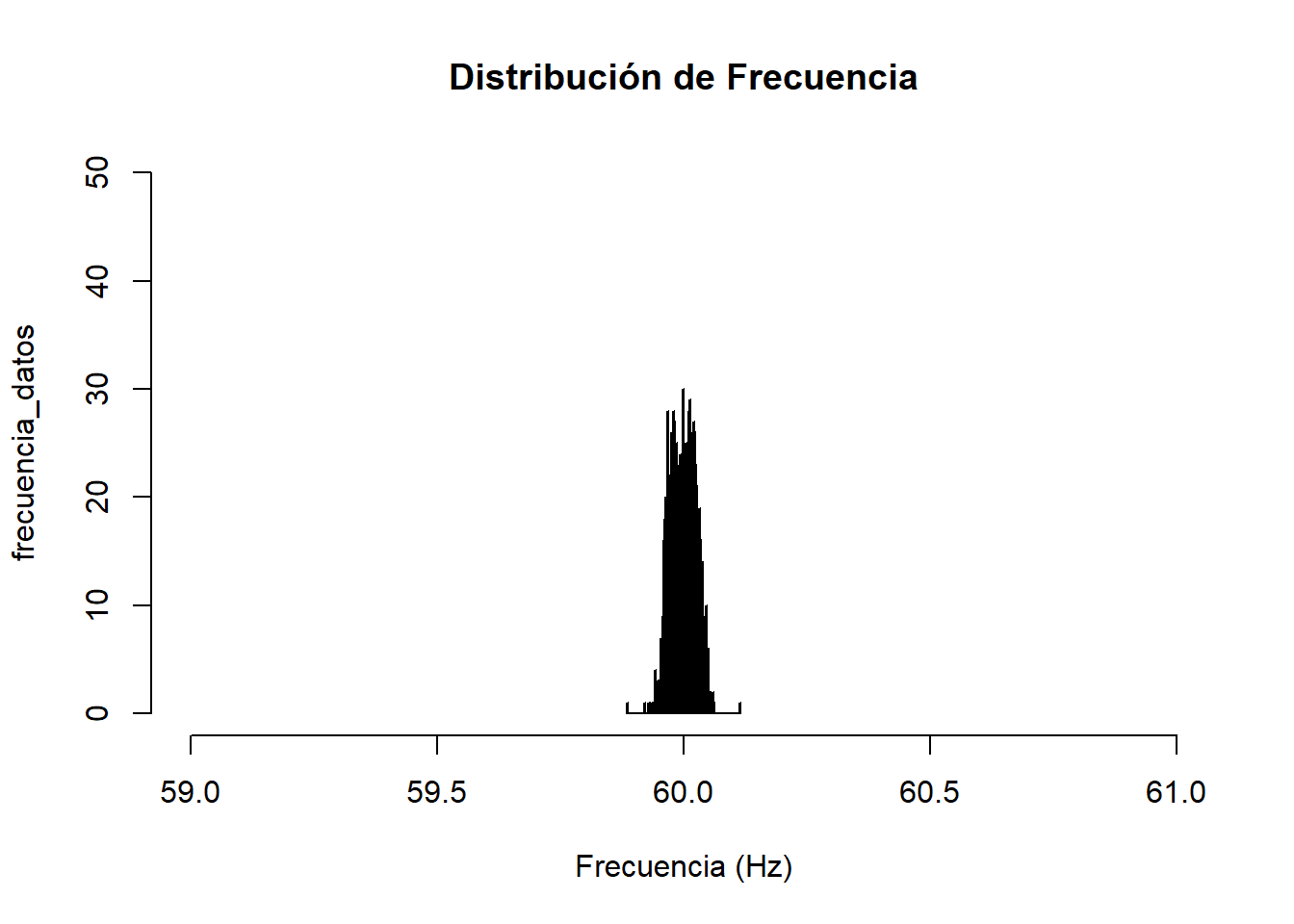

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.88
1st Qu.:59.98
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.12

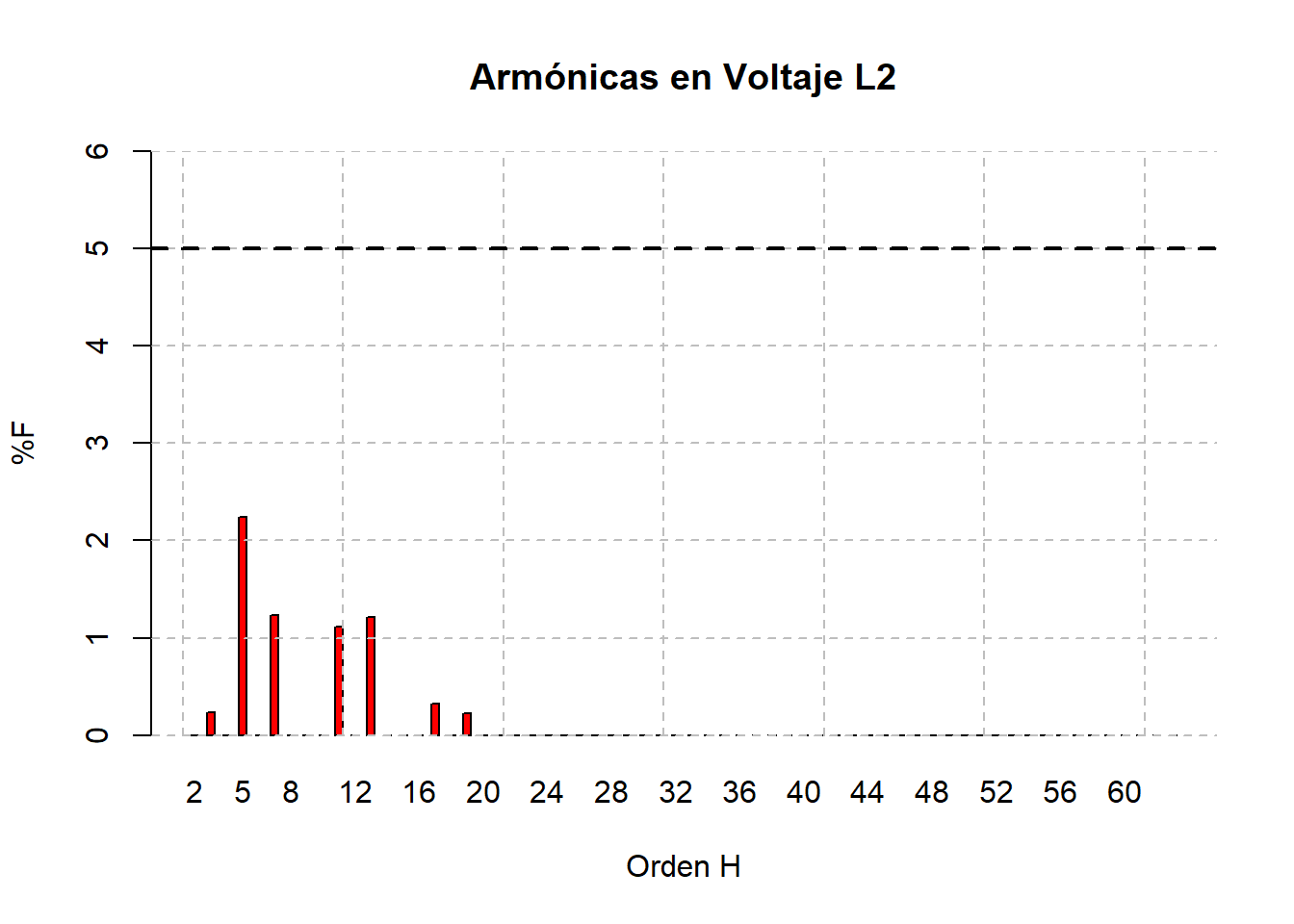

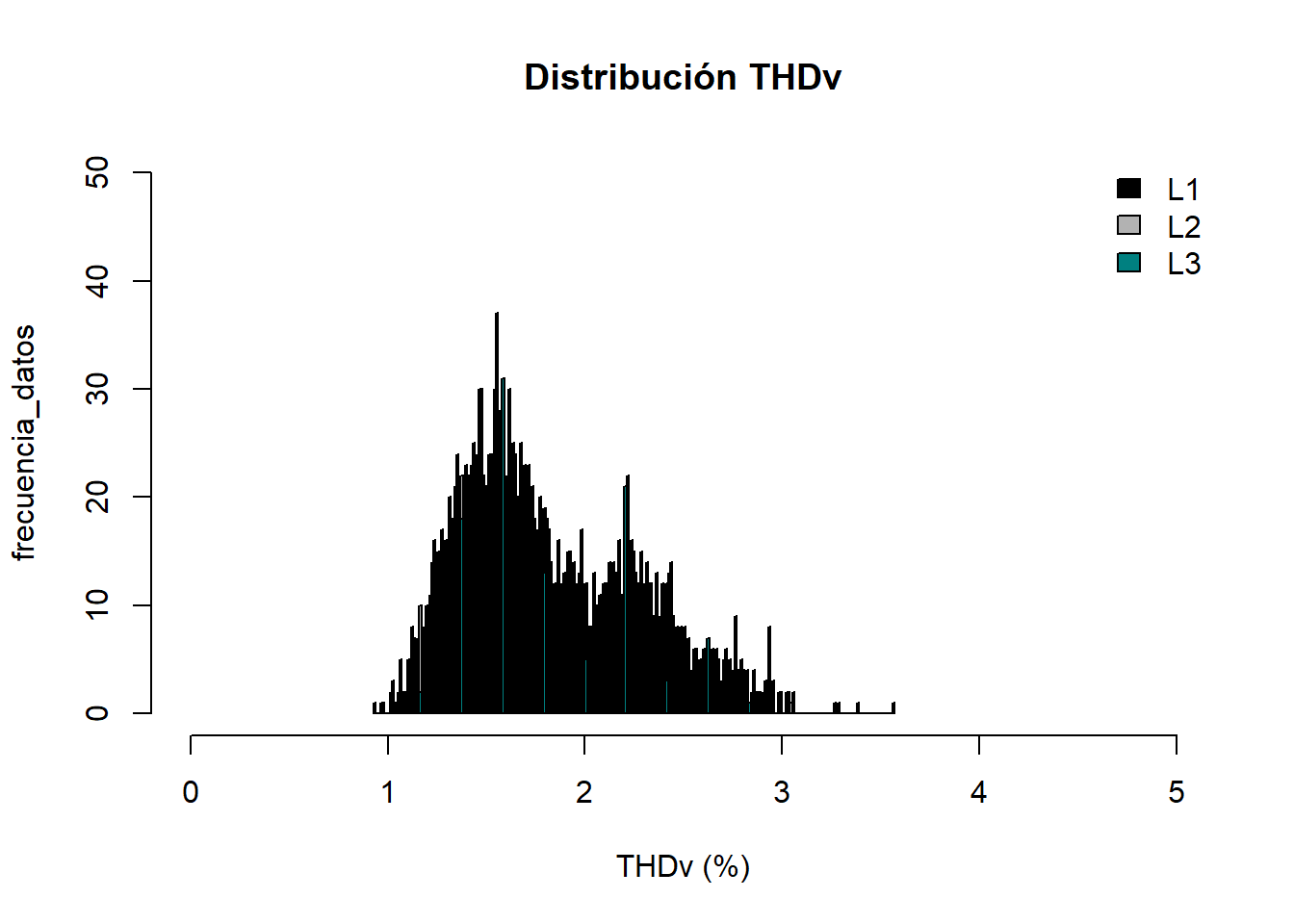

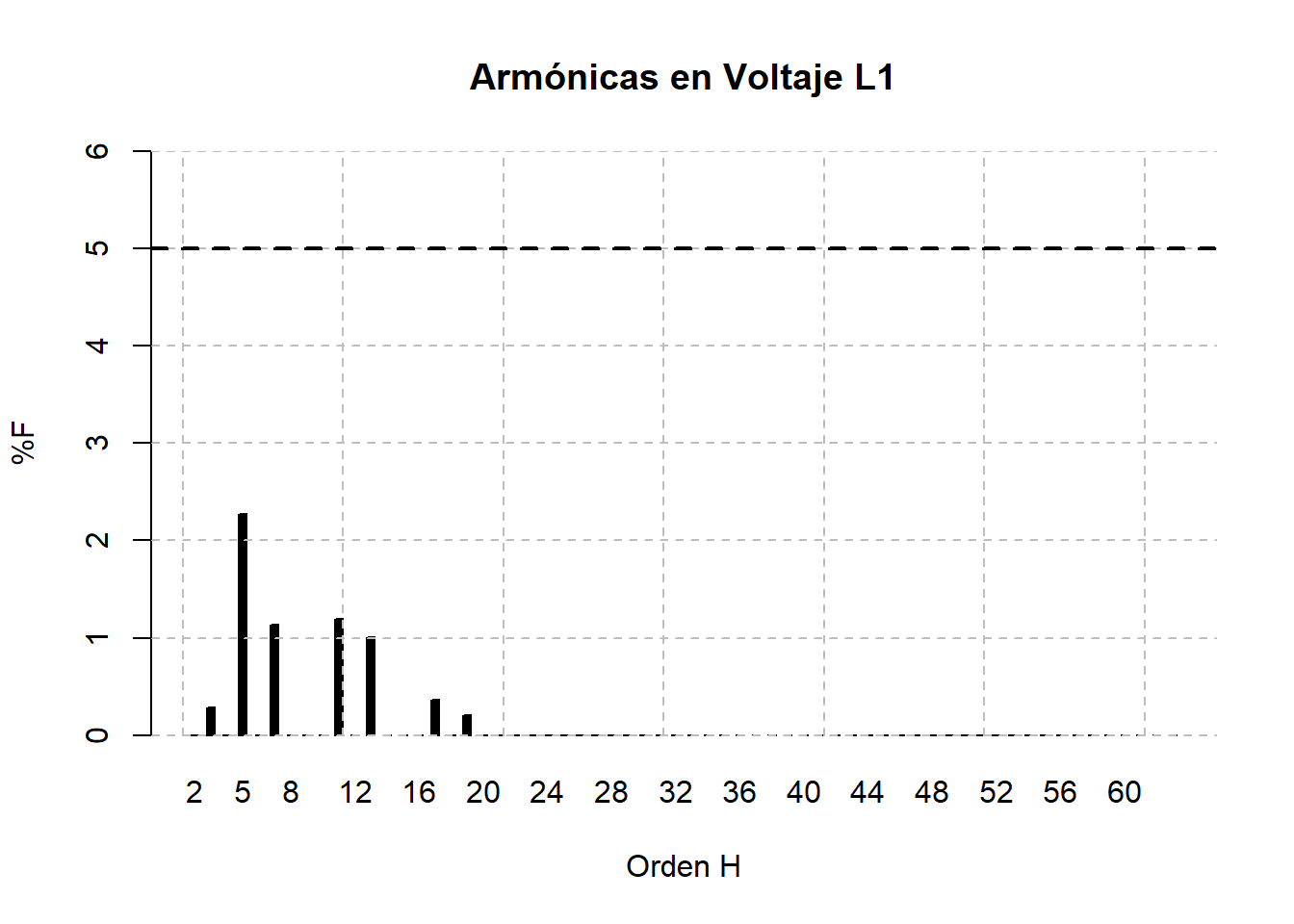

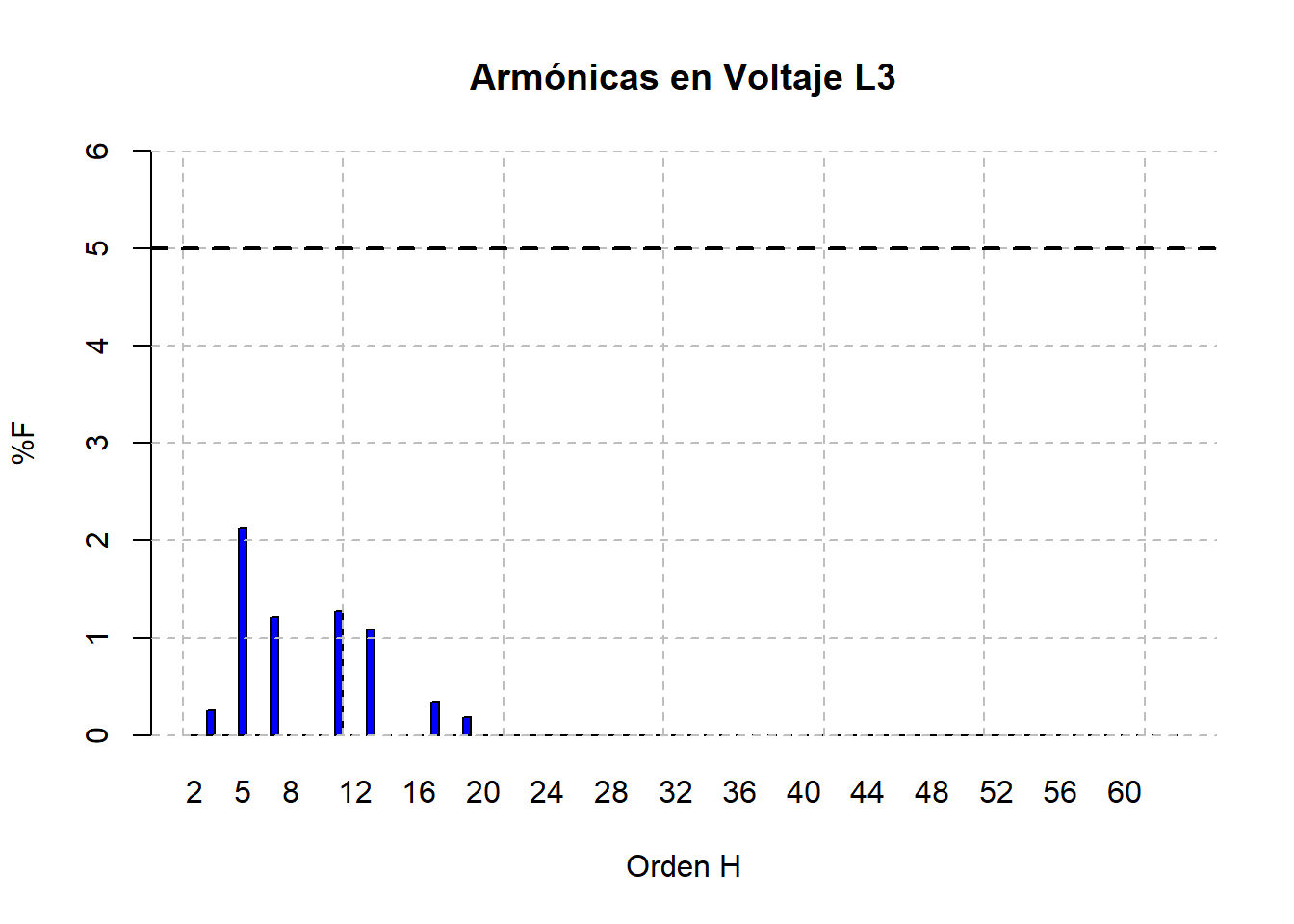

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.0 Min. :0.93 Min. :0.97
1st Qu.:1.6 1st Qu.:1.42 1st Qu.:1.50
Median :1.8 Median :1.65 Median :1.71
Mean :1.9 Mean :1.79 Mean :1.81
3rd Qu.:2.2 3rd Qu.:2.16 3rd Qu.:2.13
Max. :3.3 Max. :3.39 Max. :3.57

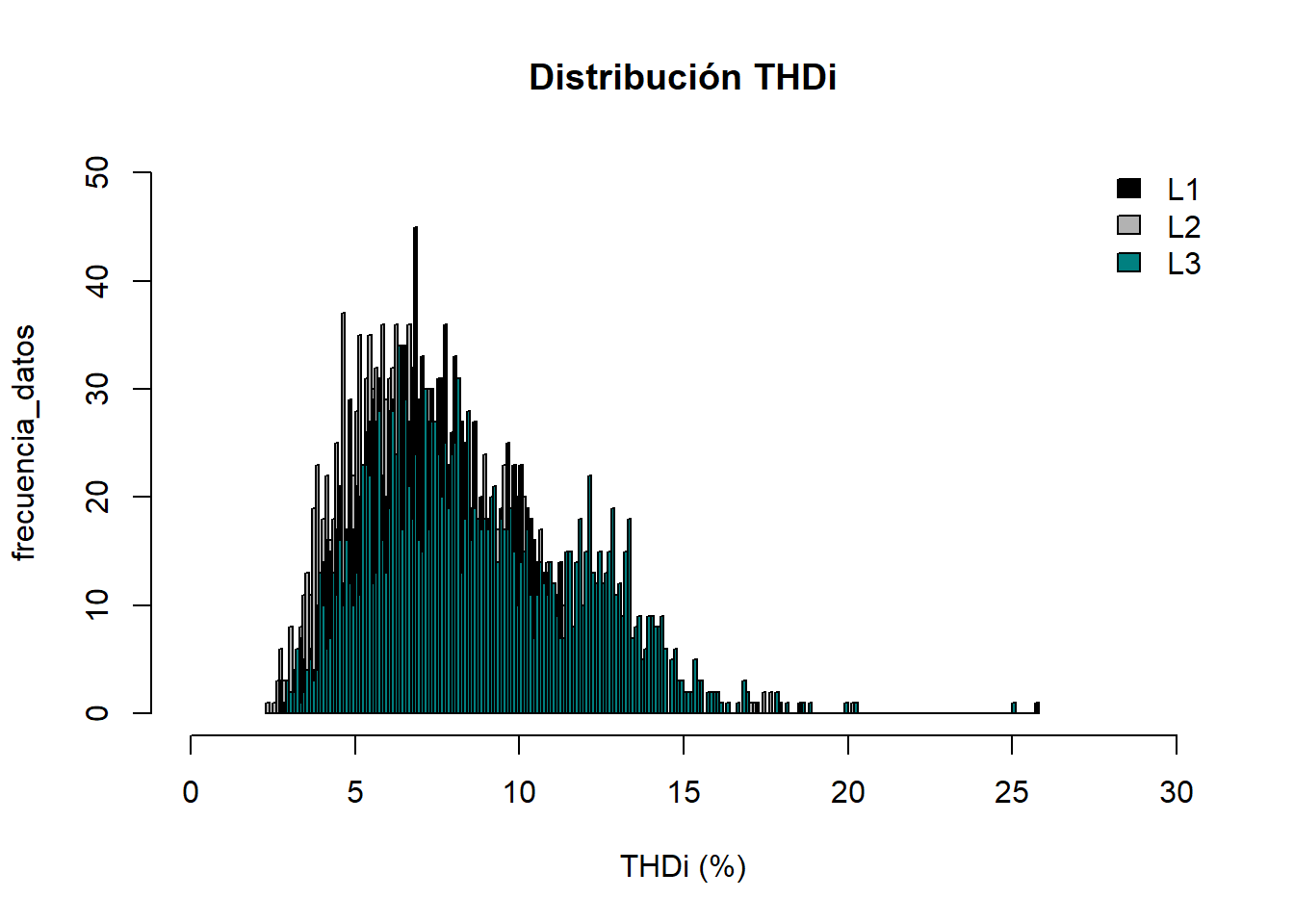

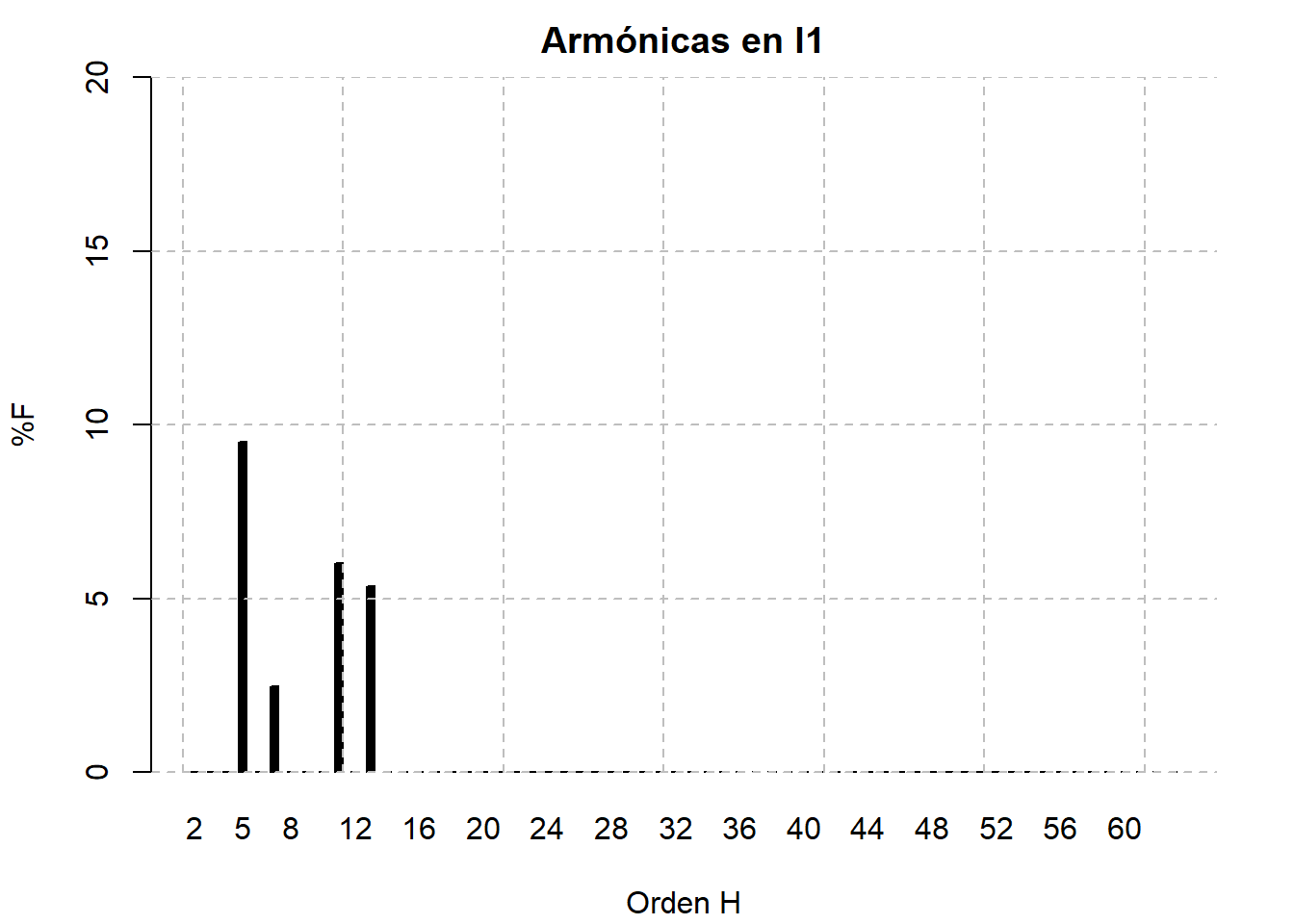

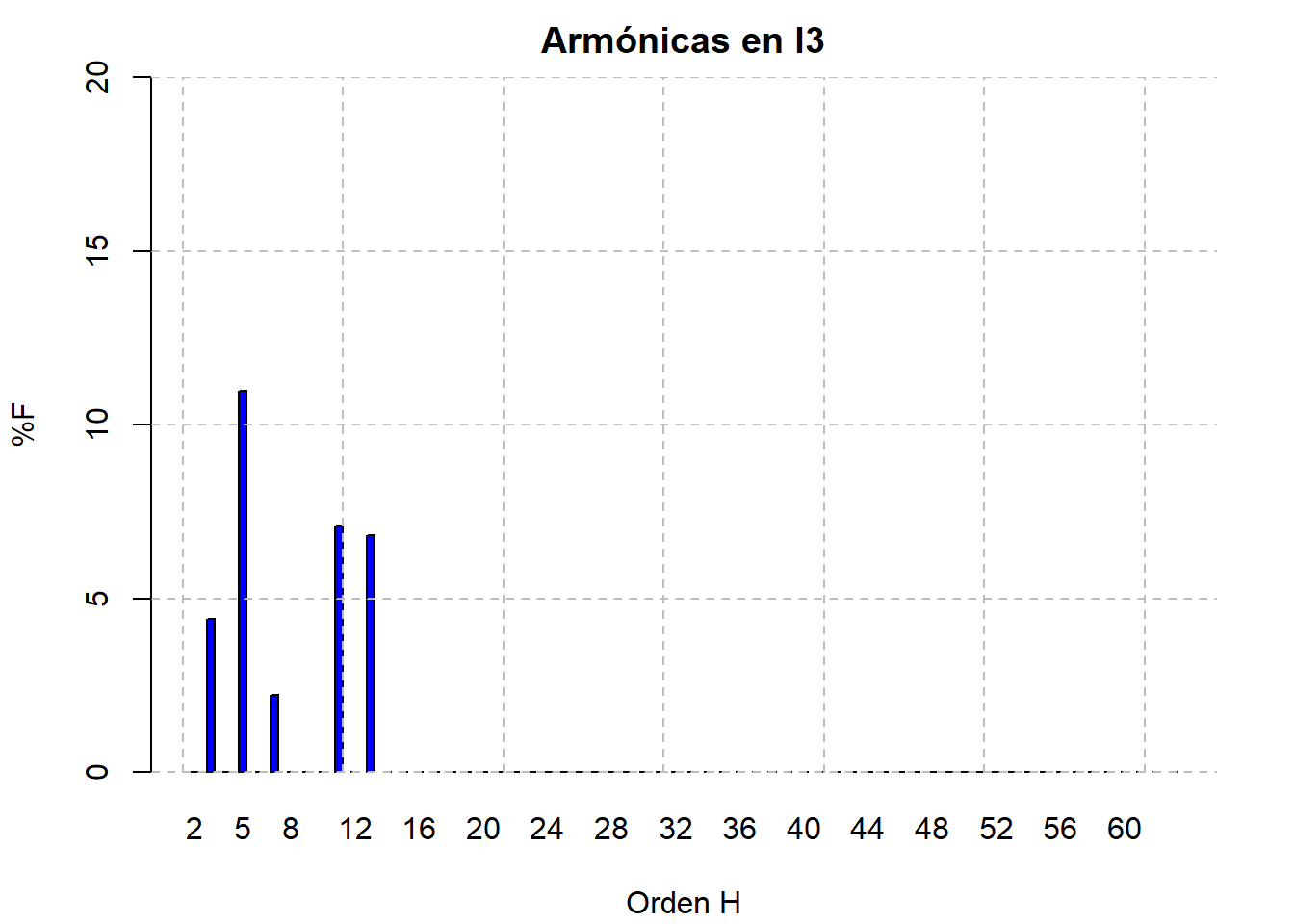

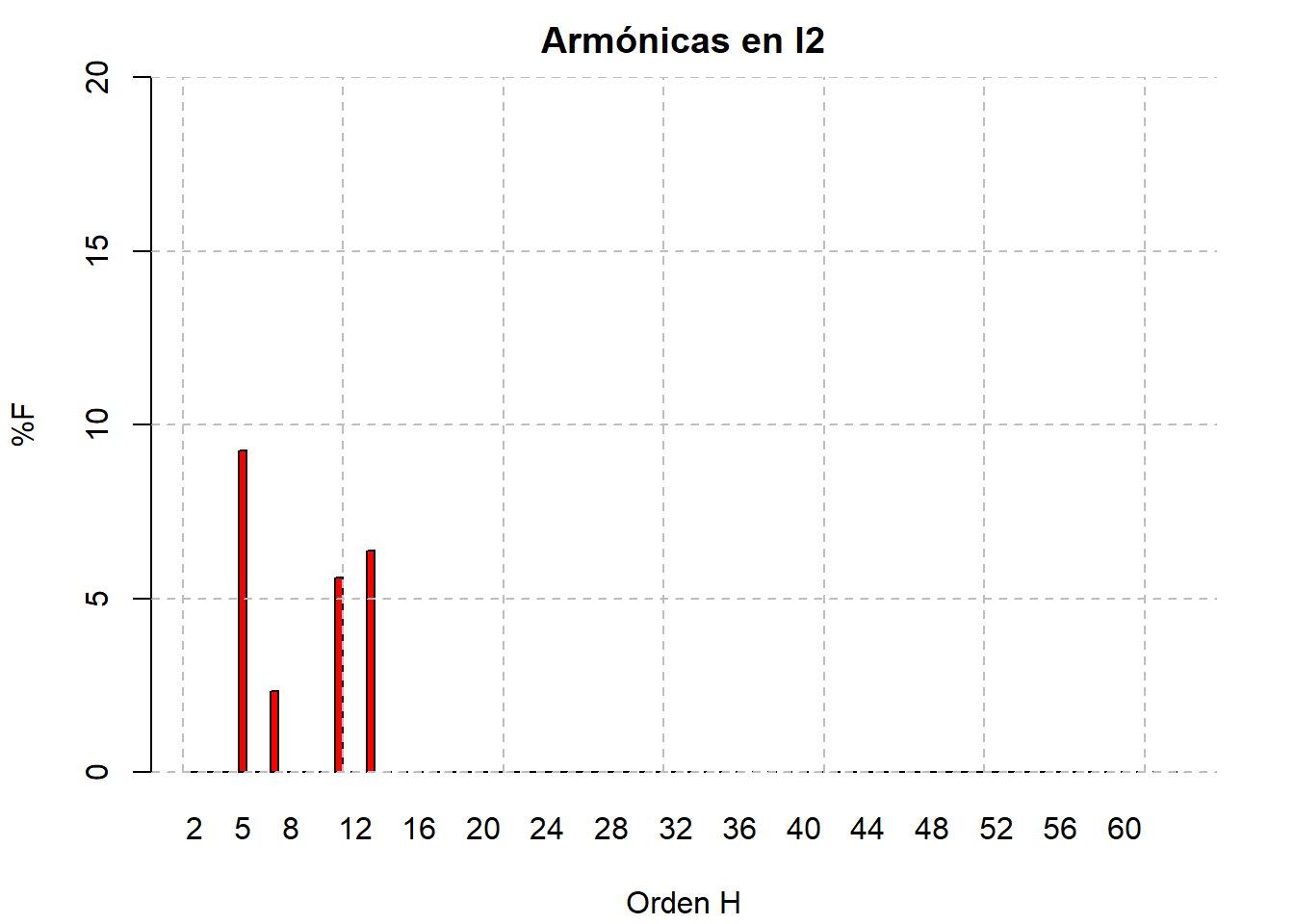

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 2.7 Min. : 2.4 Min. : 2.9
1st Qu.: 5.8 1st Qu.: 5.4 1st Qu.: 6.4
Median : 7.3 Median : 6.7 Median : 8.4
Mean : 7.6 Mean : 7.3 Mean : 8.9
3rd Qu.: 9.2 3rd Qu.: 9.0 3rd Qu.:11.2
Max. :25.8 Max. :20.1 Max. :25.0

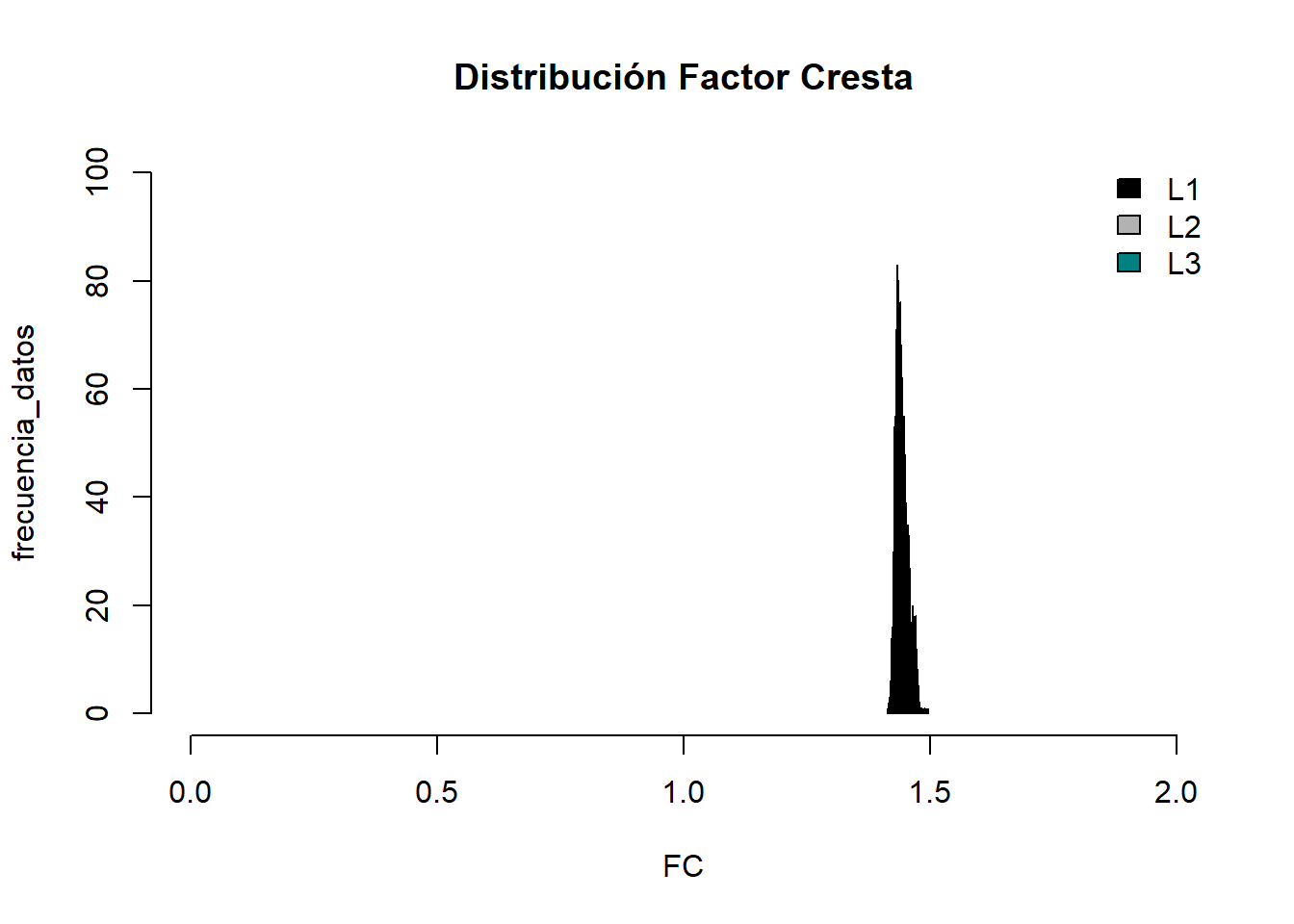

Sección: Factor Cresta

Estadistica Descriptiva de Factor Cresta
CF V1 CF V2 CF V3
Min. :1.41 Min. :1.41 Min. :1.42
1st Qu.:1.43 1st Qu.:1.43 1st Qu.:1.43
Median :1.44 Median :1.44 Median :1.44
Mean :1.44 Mean :1.44 Mean :1.44
3rd Qu.:1.45 3rd Qu.:1.45 3rd Qu.:1.45
Max. :1.49 Max. :1.49 Max. :1.50
